Metallografische snijmachines: typen, selectie en gids

Wat is een Metallografische snijmachine ?

Een metallografische snijmachine - ook wel een metallografische snijmachine, metallografische snijmachine of metallografische snijder genoemd - is een precisie-instrument dat wordt gebruikt om metalen, keramische, composiet- of minerale exemplaren te snijden ter voorbereiding op microscopisch onderzoek. De bepalende vereiste die metallografische snijapparatuur onderscheidt van algemene metaalbewerkingszagen is: minimale schade aan de microstructuur van het preparaat op en grenzend aan het snijoppervlak : geen door hitte beïnvloede zone, geen mechanische vervorming, geen uitsmering van zachte fasen en geen barsten van brosse fasen.

Metallografische monstervoorbereiding begint met het snijden. Alles wat volgt – montage, slijpen, polijsten, etsen en microscopisch onderzoek – hangt volledig af van de kwaliteit van de eerste snede. Een sectie geproduceerd met overmatige hitte of druk introduceert artefacten die niet te onderscheiden zijn van echte materiaalfouten onder de microscoop, waardoor de analyse ongeldig wordt. Het selecteren en bedienen van de juiste metallografische snijapparatuur voor elke materiaalklasse is daarom de fundamentele vaardigheid bij de voorbereiding van laboratoriummonsters.

De markt voor metallografische snijplotters is onderverdeeld in twee hoofdtypen instrumenten: schurende doorslijpmachines en precisiezagen met lage snelheid — elk geoptimaliseerd voor verschillende materiaalcategorieën en kwaliteitseisen. Het begrijpen van de mogelijkheden en beperkingen van elk type is essentieel voor elk laboratorium dat apparatuur voor de voorbereiding van metalen monsters specificeert.

Soorten metallografische snijapparatuur

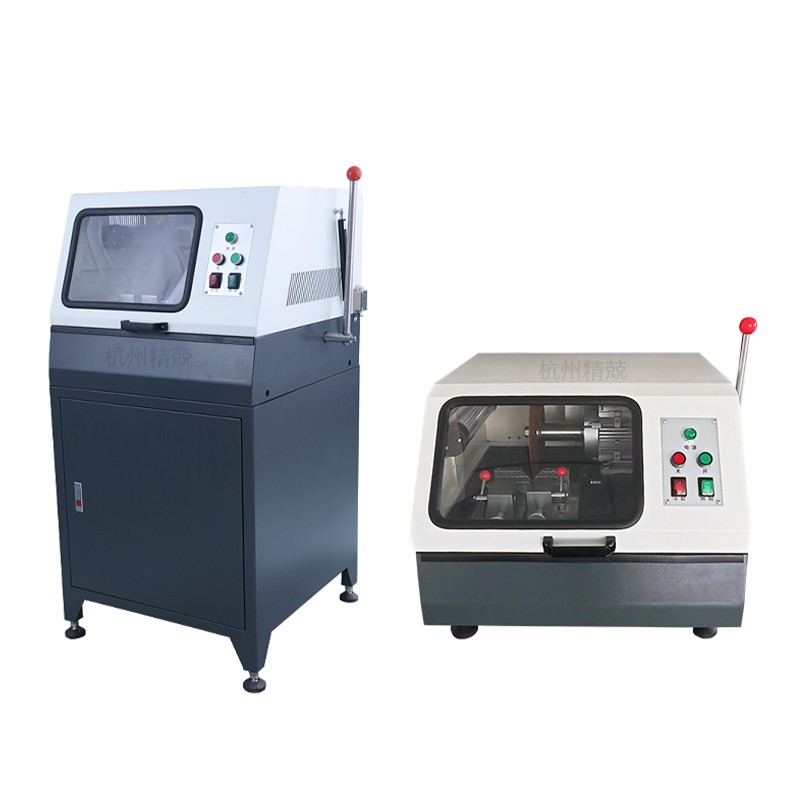

Metallografische schuursnijder (afsnijmachine)

De metallografische schuursnijder - ook bekend als een metallografische afkortzaag, metallurgische afkortzaag of snijzaag voor monstervoorbereiding - gebruikt een dun, roterend schuurwiel om monsters in secties te snijden door te slijpen in plaats van te zagen. De schijf is een gebonden schuurschijf (aluminiumoxide voor ferromaterialen, siliciumcarbide voor non-ferromaterialen en keramiek) die materiaal verwijdert door schuren langs het snijvlak. Wieldiameters variëren doorgaans van 150 mm tot 400 mm, en spilsnelheden van 2.000 tot 5.000 tpm, afhankelijk van de machinegrootte en het materiaal.

De kritische variabele bij het gebruik van doorslijpmachines is warmteontwikkeling op het snijvlak . Bij het snijden met schuren ontstaat inherent wrijvingswarmte; Als deze hitte niet wordt gecontroleerd, verhoogt deze hitte de temperatuur van het monster tot boven fasetransformatie- of ontlaatdrempels - waardoor de microstructuur verandert die de snede moet blootleggen voor analyse. Moderne metallografische snijmachines pakken dit aan overstromingskoelsystemen die tijdens de snede snijvloeistof rechtstreeks naar het snijvlak tussen schijf en monster leveren, waardoor de temperatuur van het monster onder de 50–60°C blijft, zelfs bij lange sneden door dicht gelegeerd staal.

Metallografische schuursnijders delen zich verder door hun voedingsmechanisme:

• Handmatige doorslijpmachines: De operator oefent met de hand voedingskracht uit via een draaibare arm. Geschikt voor zachte tot middelharde materialen en gemiddelde doorvoer. Lagere kapitaalkosten, maar de consistentie van de voedingskracht hangt af van de vaardigheid van de machinist.
• Automatische doorslijpmachines: De voedingskracht wordt uitgeoefend door een gemotoriseerde actuator (elektromechanisch of pneumatisch) met programmeerbare voedingssnelheid- en krachtparameters. Automatische snijmachines leveren een consistentere snijkwaliteit, maken onbeheerde bediening mogelijk voor het snijden van batches en zijn essentieel voor harde, broze of hoogwaardige monsters waarbij een inconsistente voeding wielbelasting of breuk van het monster zou veroorzaken.

Metallografische lagesnelheidszaag (precisie-snijmachine)

De metallografische zaag met lage snelheid - ook wel precisiesnijmachine, metallografische snijzaag of metallografische monstervoorbereidingsmachine voor delicate monsters genoemd - werkt met dramatisch lagere wielsnelheden (100-500 tpm) met behulp van een diamantwafelblad in plaats van een schuurwiel. De combinatie van een langzame zaagsnelheid en de extreem dunne zaagsnede van een diamantzaagblad ( 0,1–0,5 mm versus 0,5–1,5 mm voor slijpschijven ) genereert verwaarloosbare warmte en vrijwel geen mechanische vervorming in het monster.

De zaag met lage snelheid oefent belasting uit via een dood gewicht of een veerbelast toevoermechanisme in plaats van aangedreven actuatoren, waardoor zeer lichte, gecontroleerde krachten mogelijk zijn die zelfs de meest kwetsbare microstructurele kenmerken behouden. Dit maakt het het instrument bij uitstek voor:

• Elektronische componenten en printplaten — dunne soldeerverbindingen, intermetallische lagen en kopersporen vereisen schadevrije doorsneden om dwarsdoorsneden te onderzoeken zonder vlekken of barsten
• Brosse en poreuze materialen — keramiek, thermische spuitcoatings, gesinterde carbiden en geologische monsters die zouden breken onder de krachten van schurend snijden
• Biologische en mineralogische exemplaren — bot, tandglazuur, minerale secties voor petrografie en soortgelijke heterogene materialen
• Dunne secties voor TEM-monstervoorbereiding — waarbij de startsnede zo dicht mogelijk bij het doelgebied moet worden gemaakt met zo min mogelijk ondergrondse schadelaag
• Zachte metalen en coatings — goud-, indium-, tin- en zachte soldeerlegeringen die catastrofaal uitsmeren onder schurende wielomstandigheden

De afweging voor deze precisie is de doorvoer: een zaag met lage snelheid heeft mogelijk 15 tot 60 minuten nodig om een zaagsnede te voltooien, terwijl een slijpmachine in minder dan twee minuten klaar zou zijn. Voor hoogwaardige of onvervangbare exemplaren zijn deze tijdskosten volledig gerechtvaardigd; voor het routinematig snijden van stalen staven bij de kwaliteitscontrole van de productie is dit niet het geval.

Snijwielen en messen: het hart van metallografische doorslijpapparatuur

De keuze van de schijf en het mes is de meest kritische beslissing over verbruiksartikelen bij metallografisch snijden. Een schijf die niet geschikt is voor het materiaal dat wordt gezaagd, veroorzaakt overmatige hitte, snelle slijtage van de schijf en een slechte snijkwaliteit, ongeacht de kwaliteit van de machine. De juiste schijf voor het materiaal produceert een schoon, koel, artefactvrij gedeelte met een acceptabele levensduur van de schijf en snijsnelheid.

Schurende doorslijpschijven

Doorslijpschijven worden gespecificeerd op soort slijpmiddel, hardheid van de binding en structuur (porositeit). De algemene selectieregels zijn:

• Aluminiumoxide (Al₂O₃) wielen — voor ferromaterialen: koolstofstaal, gelegeerd staal, roestvrij staal, gereedschapsstaal en gietijzer. Aluminiumoxide is harder dan ijzer en zorgt voor efficiënt snijden zonder overmatige wielslijtage in deze materialen.
• Siliciumcarbide (SiC) wielen — voor non-ferromaterialen (aluminium, koper, messing, brons, titanium, magnesiumlegeringen), keramiek en vuurvaste materialen. Siliciumcarbide is scherper en snijdt met minder warmteontwikkeling in zachtere, meer thermisch gevoelige non-ferrolegeringen.
• Hardheid van de binding: Hiervoor worden zacht gebonden wielen gebruikt (kwaliteitsaanduiding B of C in de meeste systemen). harde materialen — de binding maakt versleten schuurkorrels snel los, waardoor nieuwe snijkanten zichtbaar worden en verglazing van de wielen wordt voorkomen. Hiervoor worden hardgebonden wielen (kwaliteit E-H) gebruikt zachte materialen — de sterkere binding houdt de slijpkorrels langer vast, waardoor wordt voorkomen dat de schijf te snel slijt in materialen met een lage weerstand.
• Versterkt versus niet-versterkt: Metallografische doorslijpschijven voor laboratoriumgebruik zijn glasvezelversterkt voor de veiligheid bij de hoge rotatiesnelheden van snijmachines. Niet-versterkte wielen mogen nooit worden gebruikt op gemotoriseerde doorslijpapparatuur.

Diamantwafelbladen voor zagen met lage snelheid

Diamantwafelbladen voor precisiesnijmachines worden gespecificeerd op basis van diamantconcentratie, bindingstype (metaalbinding, harsbinding) en bladdikte. Hogere diamantconcentratie geeft een langere levensduur van het blad tegen hogere kosten; messen met harsbinding zijn agressiever en sneller snijdend; metalen bindingsbladen zijn duurzamer en beter geschikt voor harde, dichte materialen zoals gecementeerde carbiden en geavanceerde keramiek. De keuze van de mesdikte bepaalt de snijbreedte en het materiaalverlies. Voor hoogwaardige samples of wanneer een precieze locatie van de kenmerken vereist is, minimaliseren dunnere messen het materiaal dat bij elke snede wordt verwijderd.

Belangrijkste specificaties bij het selecteren van metallografische snijmachines

Het specificeren van apparatuur voor het voorbereiden van metalen monsters vereist dat de prestatieparameters van de machine worden afgestemd op de monsterafmetingen, materiaalsoorten, doorvoervereisten en kwaliteitsnormen van het laboratorium. De volgende parameters zijn de belangrijkste evaluatiecriteria:

Maximale monstergrootte en klemcapaciteit

De preparaatklem of het klemsysteem definieert de maximale doorsnede die veilig kan worden vastgehouden voor het snijden. Metallografische schuursnijders voor laboratoria zijn doorgaans geschikt voor proefstukdoorsneden van enkele millimeters tot Diameter 60–80 mm voor tafelmodellen, en tot 150 mm of groter voor vloerstaande snijapparatuur op productieschaal. Het klemsysteem moet het preparaat stevig vasthouden zonder enige beweging toe te staan ​​tijdens het snijden; elke zijdelingse beweging van het preparaat terwijl de schijf in contact is, veroorzaakt een gebogen snijoppervlak en kan de slijpschijf op catastrofale wijze breken.

Wiel- of bladsnelheid en variabele snelheidsregeling

Doorslijpmachines werken doorgaans met vaste spilsnelheden in het bereik van 2.800–3.500 tpm voor standaard wieldiameters. Variabele snelheidsregeling is voordelig voor laboratoria die diverse materiaalsoorten snijden; lagere snelheden verminderen de warmteontwikkeling in thermisch gevoelige non-ferrolegeringen, terwijl maximale snelheid nodig kan zijn voor het efficiënt snijden van stalen secties met een grote diameter. Zagen met een laag toerental en een continu variabele snelheid (doorgaans 1–500 tpm) bieden maximale flexibiliteit bij het aanpassen van de zaagparameters aan elk materiaal en de bladspecificatie.

Feed Force Controle en Automatisering

Automatische metallografische snijmachines regelen de voedingskracht via servomotoren of pneumatische actuatorsystemen, met door de gebruiker programmeerbare instellingen voor kracht en voedingssnelheid. Geforceerde voeding – waarbij de machine een constante contactkracht handhaaft, ongeacht de materiaalweerstand – is superieur aan snelheidsgecontroleerde voeding voor heterogene monsters (bijvoorbeeld composieten of lasmonsters die meerdere materiaalzones doorkruisen), omdat deze zich automatisch aanpast aan de lokale materiaalhardheid en wieloverbelasting in harde fasen voorkomt. De beste automatische metallurgische monstervoorbereidingsmachines combineren programmeerbare krachtprofielen met detectie van zachte start en einde van de snede om wielslijtage en schade aan het monster tijdens de snijcyclus tot een minimum te beperken.

Ontwerp van koelsysteem

De koelmiddeltoevoer bepaalt direct de temperatuur van het monster tijdens het snijden van het schuurmiddel. Effectieve koelmiddelsystemen op metallografische uitschakelapparatuur leveren resultaat 3-10 liter per minuut van snijvloeistof via mondstukken die aan beide zijden van de schijf op het snijvlak zijn geplaatst, waardoor de gehele zaagzone tijdens de snede onder water komt te staan. Recirculerende koelmiddelsystemen met bezinktanks en filtratie verlengen de levensduur van het koelmiddel en voorkomen ophoping van spanen in de snijzone. Voor laboratoria die zich zorgen maken over koelvloeistofverontreiniging van monsters (belangrijk voor daaropvolgende chemische analyses), zijn schoonwaterkoelsystemen of droog snijden met speciaal geformuleerde warmtearme wielen alternatieven.

Trillingen en stijfheid

Machinestijfheid – de weerstand van het frame, de spil en het klemsysteem tegen doorbuiging onder snijkrachten – heeft rechtstreeks invloed op de vlakheid en parallelliteit van het snijoppervlak. Trillingen tijdens het snijden veroorzaken golvingen in het snijvlak die moeten worden verwijderd door extra slijpstappen, waardoor specimenmateriaal en voorbereidingstijd worden verspild. Gietijzeren of gelaste stalen machineframes, precisie-spindellagers met gedefinieerde uitlooptoleranties en trillingsdempende basissteunen kenmerken hoogwaardige metallografische snijapparatuur. Gepubliceerde spilrondloopspecificaties van ≤0,01 mm TIR onderscheid precisie-instrumenten van doorslijpmachines van productiekwaliteit.

Beste praktijken voor het snijden van metallografische monsters: het vermijden van veelvoorkomende fouten

Zelfs met de juiste machine- en wielselectie leidt een slechte bedieningspraktijk tot artefacten die de metallografische analyse in gevaar brengen. De volgende praktijken weerspiegelen de opgebouwde laboratoriumervaring bij de metallurgische monstervoorbereiding:

• Nooit droogzagen met schuurwielen. Een enkele droge snede – zelfs een korte – kan de oppervlaktetemperatuur van staal boven de 200°C doen stijgen, waardoor de martensitische structuren temperen en een witte etslaag wordt geïntroduceerd die detecteerbaar is onder optische microscopie. Controleer altijd de koelvloeistofstroom voordat u met zagen begint.
• Monteer fragiele of poreuze specimens vóór het snijden. Thermische spuitcoatings, schuimmaterialen en poreuze gesinterde compacts moeten vóór het snijden vacuümgeïmpregneerd worden met epoxyhars om te voorkomen dat de poriën tijdens het snijden uittrekken en inzakken. De hars ondersteunt de microstructuur tijdens alle daaropvolgende bereidingsstappen.
• Zorg voor voldoende afstand tot interessante kenmerken. Het snijvlak zelf vertoont enige mate van schade, zelfs met de beste snijpraktijk. Snijd op minimaal 1-2 mm afstand van een kritiek onderdeel (lassmeltlijn, coatinggrensvlak, scheurtip) en verwijder de beschadigde laag door te slijpen voordat het onderdeel wordt blootgelegd voor onderzoek.
• Gebruik de juiste voedingskracht voor het materiaal. Overmatige voedingskracht bij het snijden van schuurmiddelen – vooral in harde, brosse materialen – veroorzaakt doorbuiging van de schijf, gebogen sneden en thermische pieken. Begin met de minimale kracht waarmee een gelijkmatige voortgang van het zagen wordt bereikt en verhoog deze alleen als wielglans (verlies van snijwerking) wordt waargenomen.
• Slijpschijven regelmatig nabewerken. Een geglazuurde of belaste slijpschijf slijpt langzaam, genereert overtollige warmte en kan breken bij verhoogde voedingskracht. Bij de eerste tekenen van verminderde snijefficiëntie kunt u de schijf afwerken met een enkelpunts diamantslijper of afstrijkstok.
• Registreer de snijparameters voor elk monster. Bij faalanalyses en onderzoekscontexten creëert het documenteren van het machinetype, de wielspecificatie, het koelmiddeltype, de voedingskracht en de snijduur voor elk exemplaar een audittrail waarmee elk snijartefact kan worden geïdentificeerd en onderscheiden van echte materiaaldefecten tijdens de rapportagefase.

Metallografische snijapparatuur in context: de volledige workflow voor monstervoorbereiding

Metallografische snijapparatuur is de eerste stap in een gedefinieerde preparatievolgorde. Als u begrijpt waar snijden past binnen de bredere workflow, wordt duidelijk waarom de snijkwaliteit zo'n onevenredige invloed heeft op de uiteindelijke analytische resultaten.

1. Secties — metallografische doorslijpmachine of zaag met lage snelheid produceert het eerste gedeelte. De snijkwaliteit bepaalt hoeveel materiaal er bij het daaropvolgende slijpen moet worden verwijderd om een ​​onbeschadigd oppervlak te bereiken.
2. Montage — het gedeelte is ingekapseld in thermohardende of kouduithardende hars (epoxy, fenol, acryl) om een gestandaardiseerde, hanteerbare puck te creëren voor de volgende stappen en om de randen en fragiele kenmerken van het preparaat te ondersteunen tijdens het polijsten.
3. Slijpen — opeenvolgende passages op schuurpapier (SiC of diamantgebonden) met afnemende korrelgrootte verwijderen de beschadigde laag van het snijden en zorgen voor een vlak, vlak oppervlak. De vereiste slijpdiepte is recht evenredig met de ernst van de snijschade. Snijden van hoge kwaliteit vermindert de slijptijd met 30-50% in vergelijking met slecht gecontroleerd snijden.
4. Polijsten — polijsten met diamantsuspensie of colloïdaal silica op stoffen lapjes verwijdert resterende slijpkrassen en produceert een spiegelafwerking zonder vervorming. De uiteindelijke oppervlakteruwheid op gepolijste metallografische monsters is doorgaans Ra <0,01 µm.
5. Etsen — chemisch of elektrolytisch etsen onthult korrelgrenzen, fasegrenzen en microstructurele kenmerken door selectief verschillende fasen en oriëntaties aan te vallen. Het meest gebruikte etsmiddel voor koolstof- en laaggelegeerd staal is 2 à 4% Nital (salpeterzuur in ethanol); Bij austenitisch roestvrij staal wordt gebruik gemaakt van Kalling's reagens of elektrolytisch etsen in oxaalzuur.
6. Onderzoek — optische microscopie, scanning-elektronenmicroscopie (SEM), elektronen-terugverstrooiingsdiffractie (EBSD), energiedispersieve röntgenspectroscopie (EDS) en hardheidstesten worden uitgevoerd op het voorbereide oppervlak om de microstructuur, fasesamenstelling, korrelgrootte, insluitingsgehalte, laagdikte en defectmorfologie van het materiaal te karakteriseren.

De investering in hoogwaardige metallografische snijapparatuur en de juiste schijfselectie levert rendement op bij elke volgende voorbereidingsstap. Hierdoor wordt de slijptijd verkort, blijft de geometrie van het preparaat behouden, worden kwetsbare kenmerken beschermd en wordt ervoor gezorgd dat de microstructuur die onder de microscoop wordt waargenomen de werkelijke microstructuur van het materiaal is, en geen preparatieartefact.
