Metallografische voorverwerkingsapparatuur en verbruiksartikelen Volledige gids

De basis van nauwkeurige metallografische analyse: monstervoorbereiding

Metallografische voorverwerkingsapparatuur en verbruiksartikelen vormen de cruciale eerste fase van de materiaalkarakteriseringsworkflows. Voordat een monster de microscoop bereikt – of het nu optische, scanning-elektronen- of elektronen-terugverstrooiingsdiffractie is – moet het oppervlak ervan worden voorbereid volgens een standaard die echte microstructurele kenmerken onthult zonder artefacten te introduceren als gevolg van snijden, monteren of schuren. Een slecht voorbereid monster kan in de beeldvormingsfase niet worden gecorrigeerd ; vervormingslagen, reliëf, uitsmering en uittrekbare holtes die tijdens de voorbereiding ontstaan, zijn permanent en zullen misleidende analytische resultaten opleveren.

De voorbewerkingsvolgorde volgt een gedefinieerd verloop: snijden → monteren → vlakslijpen → grof polijsten → fijn polijsten → eindpolijsten → etsen. Elke fase is afhankelijk van de juiste combinatie van apparatuurmogelijkheden en keuze van verbruiksartikelen. Het assortiment verbruiksartikelen – metallografisch mozaïekpoeder, polijstdoeken, aluminiumoxidevloeistof, diamantsuspensie en colloïdale siliciumdioxideoplossingen – vervullen elk een specifieke functie binnen deze reeks en zijn niet uitwisselbaar.

Metallografische voorverwerkingsapparatuur : Kerninstrumenten

Een compleet metallografisch voorbereidingslaboratorium vereist een reeks instrumenten, elk ontworpen voor een specifieke fase van monsterverwerking. Bij de selectie van apparatuur moet rekening worden gehouden met de hardheid van het monstermateriaal, de doorvoervereisten en de specificatie van de oppervlakteafwerking die wordt vereist door stroomafwaartse analytische technieken.

Snij- en snijapparatuur

Schurende doorslijpmachines en precisie-diamantdraadzagen zijn de twee belangrijkste snijtechnologieën die in metallografische laboratoria worden gebruikt. Schurende doorslijpmachines gebruik hars- of rubbergebonden snijwielen die draaien met een toerental van 2.800–3.500 tpm en een continue stroom koelvloeistof om thermische schadezones te minimaliseren. Voor ferrolegeringen zijn aluminiumoxidewielen standaard; voor non-ferro en keramische materialen wordt de voorkeur gegeven aan siliciumcarbide wielen. Precisie-doorslijpmachines uitgerust met proefstukklemmen en voedingssnelheidsregeling bereiken door het snijden veroorzaakte vervormingslagen van minder dan 50 µm in gehard staal, vergeleken met 200–500 µm voor handbediende haakse slijpers. Diamantdraadzagen werken met aanzienlijk lagere snijkrachten en zijn de juiste keuze voor bros keramiek, halfgeleidermaterialen en archeologische exemplaren waarbij het minimaliseren van mechanische schade van het grootste belang is.

Montagepersen

Montagepersen met hete compressie kapselen de specimens in thermohardende of thermoplastische hars in onder gecontroleerde temperatuur en druk. Standaard bedrijfsparameters voor fenol- en epoxy-montagemiddelen zijn 150–180°C bij 250–300 bar , 4–8 minuten vastgehouden, gevolgd door een watergekoelde drukontlastingscyclus. Moderne automatische montagepersen voeren de volledige cyclus uit zonder tussenkomst van de operator en bieden een consistente montagegeometrie – cruciaal voor geautomatiseerde polijstsystemen die gebruik maken van preparaathouders met vaste hoogtetoleranties. De diameter van de montageperscilinder (25 mm, 30 mm, 40 mm en 50 mm zijn standaard) bepaalt de montagegrootte en moet overeenkomen met de diameter van de preparaathouder van het polijstsysteem in het laboratorium.

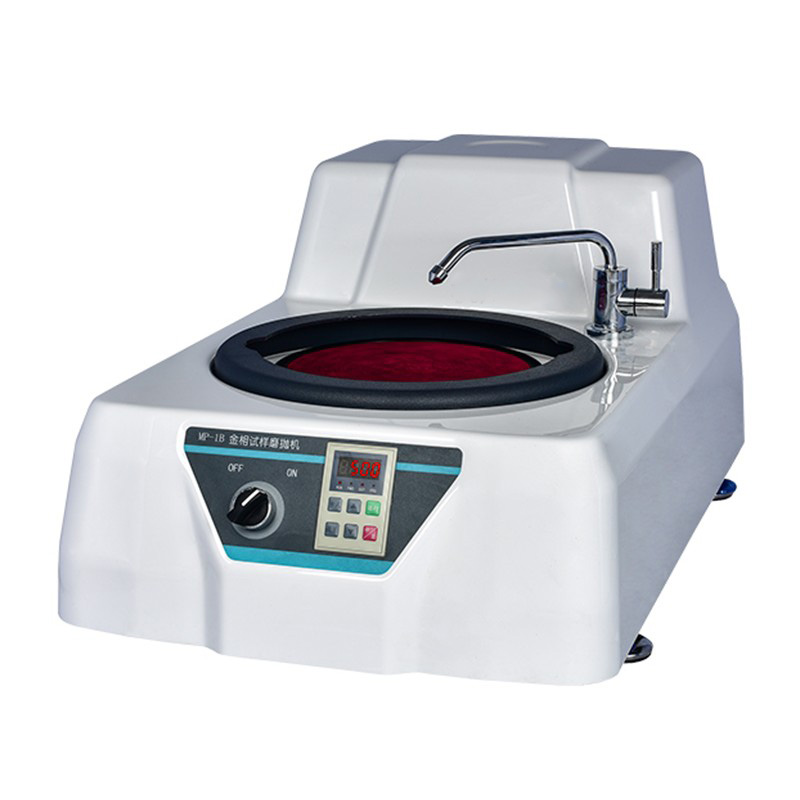

Slijp- en polijstsystemen

Geautomatiseerde slijp- en polijstmachines vormen de grootste investering in apparatuur in een metallografisch laboratorium. Halfautomatische en volautomatische systemen maken gebruik van een roterende plaat met een tegengesteld draaiende objectkop, waarbij programmeerbare neerwaartse kracht wordt uitgeoefend (meestal 10–50 N per exemplaar ), rotatiesnelheid (50–300 RPM) en verwerkingstijd voor elke stap van het verbruiksartikel. De reproduceerbaarheid van geautomatiseerde systemen elimineert de variabiliteit van operator tot operator in oppervlakteafwerking en randbehoud – de twee meest voorkomende bronnen van voorbereidingsfouten in handmatige polijstworkflows. Centrale krachtsystemen oefenen kracht uit op de gehele preparaathouder; individuele krachtsystemen passen gecontroleerde kracht toe op elk monster afzonderlijk, wat nodig is bij het verwerken van monsters van verschillende hardheid in dezelfde houder.

Metallografisch mozaïekpoeder: selectie en prestaties van montageverbindingen

Metallografisch mozaïekpoeder, ook wel montagehars of inbeddingsmiddel genoemd, heeft meerdere functies die verder gaan dan het eenvoudigweg vasthouden van het preparaat in een handige geometrie. Het montagemateriaal moet de rand van het preparaat ondersteunen tijdens het slijpen en polijsten om ronding te voorkomen, bestand zijn tegen de oplosmiddelen en etsmiddelen die in de daaropvolgende voorbereidingsstappen worden gebruikt, en voldoende hardheidscontrast bieden met het preparaat om differentieel reliëfpolijsten te voorkomen.

De belangrijkste soorten montagematerialen en hun selectiecriteria zijn:

• Fenolzuur (bakeliet) poeder — De standaardkeuze voor ferrolegeringen en de meeste industriële metalen waarbij randbehoud niet kritisch is. Moeilijkt uit tot een harde, ondoorzichtige laag met een Vickers-hardheid van ongeveer 35–45 HV. Bestand tegen de meeste etsmiddelen, waaronder nital en Keller's reagens. Verwerkingstemperatuur: 150–160°C.
• Diallylftalaat (DAP) poeder — Bij voorkeur wanneer superieure randretentie vereist is, zoals voor coatings, geharde lagen en oppervlaktebehandelingen. DAP-bevestigingen zijn harder dan fenol (50-60 HV) en vertonen een lagere krimp tijdens het uitharden, waardoor een beter contact tussen monster en bevestiging ontstaat en het risico op spleetvorming die tot randafronding leidt, wordt verminderd.
• Mineraalgevuld epoxypoeder — Gebruikt voor monsters die maximale randvastheid en chemische bestendigheid vereisen. Vulstofdeeltjes (meestal aluminiumoxide of siliciumcarbide) verhogen de hardheid van het montagemateriaal tot 60–80 HV en verbeteren de polijstbaarheid tot een niveau dat dichter bij dat van veel metalen exemplaren ligt, waardoor het differentiële reliëf wordt verminderd.
• Geleidend montagepoeder — Met grafiet of koper gevulde fenolverbindingen die elektrisch geleidende steunen produceren voor SEM- en EBSD-analyse zonder de noodzaak van sputtercoating. Geleidbaarheidswaarden van 10⁻² tot 10⁻¹ S/cm zijn haalbaar met met koper gevulde formuleringen.

Voor warmtegevoelige monsters (soldeer, polymeren en legeringen met een laag smeltpunt) vervangen kouduithardende epoxy- of acrylsystemen de montage onder warme compressie volledig, waarbij ze bij kamertemperatuur onder minimale druk gedurende 8 tot 24 uur uitharden.

Metallografisch polijstdoek: dutje, hardheid en bijpassende toepassing

De keuze van het polijstdoek is een van de meest consequente beslissingen over verbruiksartikelen bij de metallografische voorbereiding, omdat het doek de snijgeometrie van de schuurmiddelsuspensie regelt die bij elke polijststap wordt gebruikt. Het doekmateriaal, de noppenhoogte en de hardheid bepalen hoe schurende deeltjes worden vastgehouden en hoe vrij ze over het monsteroppervlak bewegen, wat een directe invloed heeft op de materiaalverwijderingssnelheid, krasdiepte en reliëfvorming.

Een veel voorkomende voorbereidingsfout is het gebruik van een doek met een te hoge noppenhoogte tijdens het diamantpolijsten. Hoogpolige doeken zorgen ervoor dat schurende deeltjes vrij kunnen bewegen en willekeurige oriëntaties kunnen aannemen, waardoor krassen in meerdere richtingen en een groter reliëf tussen fasen met verschillende hardheid ontstaan. Harde doeken met weinig noppen en diamantophangingen produceren meer gerichte, ondiepere krassen die efficiënt worden verwijderd bij de daaropvolgende polijststap.

Schuurvloeistoffen voor polijsten: diamant, aluminiumoxide en siliciumdioxide vergeleken

De drie belangrijkste families van polijst- en schuurvloeistoffen die worden gebruikt bij de metallografische voorbereiding – diamantsuspensie, aluminiumoxide-polijstvloeistof en colloïdaal siliciumdioxide – nemen verschillende posities in de voorbereidingsvolgorde in en worden geselecteerd op basis van het materiaal dat wordt bereid, de vereiste oppervlakteafwerking en de analytische techniek die volgt.

Diamantpolijstvloeistof

Diamantpolijstsuspensies zijn het primaire schuurmiddel voor de grove en tussenpolijstfasen. Synthetische monokristallijne of polykristallijne diamantdeeltjes worden gesuspendeerd in een drager op water- of oliebasis in concentraties van 0,1–2,0 karaat per 100 ml . De deeltjesgrootte varieert van 9 µm (grof) tot 6 µm, 3 µm, 1 µm en 0,25 µm (fijn), waarbij bij elke stap de kraslaag wordt verwijderd die door de vorige kwaliteit was geïntroduceerd. De hardheid van diamant van 10 op de schaal van Mohs maakt het effectief op alle metalen en keramische materialen, inclusief gehard staal boven 65 HRC, wolfraamcarbide en aluminiumoxide-keramiek dat niet kan worden gepolijst met zachtere schuurmiddelen. Op water gebaseerde diamantsuspensies zijn compatibel met de meeste polijstdoeken en zijn de standaardkeuze voor geautomatiseerde systemen; op olie gebaseerde suspensies verminderen watercorrosie op reactieve metalen zoals aluminiumlegeringen en magnesium.

Aluminiumoxide polijstvloeistof

Polijstsuspensies van aluminiumoxide (Al₂O₃) worden voornamelijk gebruikt voor het tussen- en eindpolijsten van non-ferrometalen, koperlegeringen, aluminium en titanium. Verkrijgbaar in de vormen alfa-aluminiumoxide (monokristallijn, harder, agressiever) en gamma-aluminiumoxide (polykristallijn, zachter, geeft een fijnere afwerking), met deeltjesgroottes van 0,05 µm, 0,3 µm en 1,0 µm . Alumina-suspensies worden doorgaans aangebracht op wollen of synthetische stoffen met een gemiddelde dikte en bereiken oppervlakteruwheidswaarden van Ra < 5 nm op aluminiumlegeringen. Een belangrijke beperking van aluminiumoxide is de neiging ervan om zich in te bedden in zachte metalen, met name puur aluminium en koper, waardoor onder de microscoop een wit residu zichtbaar blijft dat ten onrechte kan worden geïdentificeerd als deeltjes uit de tweede fase. Een grondige ultrasone reiniging in isopropanol na het polijsten van aluminiumoxide is essentieel voordat wordt overgegaan tot etsen of SEM-onderzoek.

Siliciumdioxide (colloïdale silica) polijstvloeistof

Colloïdale siliciumdioxide-suspensies, gewoonlijk OPS (oxide polishing Suspension) genoemd, zijn het standaard eindpolijstmiddel voor de voorbereiding van EBSD-monsters en voor materialen waarbij de hoogste oppervlaktekwaliteit vereist is. Colloïdale silicadeeltjes van 0,02–0,06 µm in een licht alkalische drager (pH 9,5–10,5) gelijktijdig zowel mechanische slijtage als chemische oplossing van de vervormde oppervlaktelaag uitvoeren. Deze chemomechanische actie verwijdert de dunne amorfe vervormingslaag die overblijft na diamantpolijsten – een laag die onzichtbaar is bij optische microscopie maar een slechte Kikuchi-patroonkwaliteit produceert bij EBSD. Colloïdaal silica is bijzonder effectief op titaniumlegeringen, nikkel-superlegeringen, roestvrij staal en vuurvaste metalen. Verwerkingstijden van 15–45 minuten op een vibrerende polijstmachine of 2–5 minuten op een roterende polijstmachine met een chemomechanische doek zijn typisch. De alkalische pH vereist zorgvuldige omgang en grondig spoelen om vlekvorming op het oppervlak te voorkomen, en colloïdale silica-suspensies moeten voorkomen dat ze opdrogen op het doek of het monsteroppervlak, omdat de gedroogde gel moeilijk te verwijderen is zonder opnieuw schade aan het oppervlak te veroorzaken.

Een voorbereidingsvolgorde opbouwen: uitrusting en verbruiksartikelen afstemmen op materiaal

Effectieve metallografische voorbereiding vereist het selecteren van apparatuur en verbruiksartikelen als een geïntegreerde reeks in plaats van afzonderlijk. De volgende principes zijn bepalend voor het sequentieontwerp voor alle materiaalcategorieën:

• Harde ferrolegeringen (staal >400 HV) — Warme compressiemontage met DAP of met mineralen gevuld poeder → SiC-slijppapier korrel 220/500/1200 → 9 µm diamant op harde doek → 3 µm diamant op medium doek → 1 µm diamant op kortharige doek → colloïdaal silica op chemomechanisch doek voor EBSD, of direct etsen na 1 µm voor optische microscopie.
• Aluminium legeringen — Kouduithardende epoxy-houder (om verouderingseffecten door pershitte te voorkomen) → SiC-papier → 3 µm diamant op medium doek → 0,3 µm aluminiumoxide op zachte doek → 0,05 µm colloïdaal silica op trilpolijstmachine voor EBSD. Vermijd overmatige druk tijdens alle polijstfasen om uitsmering van de zachte matrix te voorkomen.
• Gecementeerde carbiden en keramiek — Fenol- of geleidende houder → diamantslijpschijf (70–125 µm) → 15 µm diamant op harde doek → 6 µm diamant → 3 µm diamant → 1 µm diamant op kortharige doek. Aluminiumoxide en colloïdaal silica zijn over het algemeen niet effectief op materialen die harder zijn dan 1.500 HV.
• Thermische spuitcoatings en meerlaagse systemen — Vacuüm-impregnatie met epoxy vóór montage om de porositeit van de coating op te vullen en uittrekken te voorkomen → DAP- of mineraalgevulde montage → lagedrukslijpen om delaminatie van de coating te minimaliseren → fijne diamantsequentie met verminderde kracht. Randbehoud is het primaire kwaliteitscriterium; reliëfvorming tussen substraat en coating overschrijden 0,5 µm maakt laagdiktemeting onbetrouwbaar.

Door de volledige voorbereidingsvolgorde te documenteren (inclusief apparatuurmodel, merk en kwaliteit verbruiksartikelen, toegepaste kracht, plaatsnelheid en verwerkingstijd) voor elk materiaaltype kunnen laboratoria de resultaten consistent reproduceren voor alle operators en in de loop van de tijd, wat een kernvereiste is voor ISO/IEC 17025 geaccrediteerde materiaaltestfaciliteiten.
